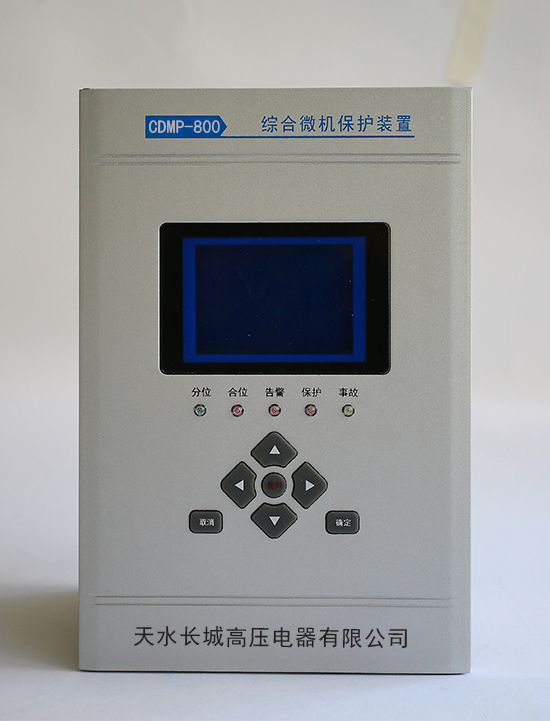

CDMP-800綜合微機保護裝置
發表于：2023-04-08 11:28 發布者：admin
一、CDMP-800數字式微機保護裝置概述：
CDMP-800數字式微機保護裝置適用于35kV 及以下小電流/小電阻接地系統， 集保護、控制、通信、監視 等功能。裝置運用元件可編程設計思想減少了維護工作量和備品備件， 其能靈活地滿足多種應用場合需 求,是傳統電磁式繼電保護最理想的替代產品。
二、應用范圍：
CDMP-800綜合微機保護裝置：
■ 進（饋）線保護 ■ 母聯分段保護
■ 變壓器保護 ■ 電動機保護
■ 電容器保護
CDMP-800微機保護裝置：
■ 進線備自投保護 ■ 母聯備自投保護
三、主要特點：
1．采用高性能32位數字信號處理器（DSP），提供強大的運算處理能力，電路設計精潔，配備工業級元件，保障裝置穩定可靠運行。
2．特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
3．高速、高精度交流信號測量，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。
4．強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相-線變換，角度，阻抗，功率等。
5．能夠連續記錄 30 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
6．采用圖形液晶顯示屏（128x64），圖形、圖標和全中文顯示。
7．主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。
8．增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
9．完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
10．全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；即可分布式就地安裝在開關柜上，也可集中組屏。
11．表面貼工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100,000 小時。
四、裝置功能配置：
CDMP-800功 能 配 置 | |
保護功能 | √ |
保護電流 | √ |
保護電壓 | √ |
電流測量 | √ |
電壓測量 | √ |
測量功能 | √ |
速斷保護 | √ |
定時限過電流保護 | √ |
過電流保護 | √ |
過電流反時限 | √ |
過負荷告警 | √ |
零序過電流保護（高壓1A） | √ |
負序電流保護 | √ |
電機起動過電流 | √ |
復合電壓過電流 | × |
過壓保護 | √ |
欠壓保護 | √ |
零序過壓保護 | √ |
PT監控切換 | × |
進線備用電源自投 | × |
主電源自復 | × |
PT斷線自檢 | √ |
CT斷線自檢 | √ |
母線絕緣監察 | × |
非電量保護 | √ |
保護跳閘出口 | √ |
防跳電路 | ×（外部） |
事件記錄功能 | √ |
通訊端口 | √ |
注1：√表示有此功能 ×表示沒有
注2:CDMP-800-I 無零序電壓,無零序電流,無通訊
CDMP-800-II 有零序電壓,有零序電流,無通訊
CDMP-800-III 有零序電壓,零序電流,有通訊
注3: 電流測量功能是通過保護CT取得，測量部分和保護部分內部的信號是分開處理的,對數據的采集精度更高，采樣速度更快，點數更多，數據處理速度更快更準，采用128點FFT同步采樣，更適合對計量，保護要求高的中置柜場合。

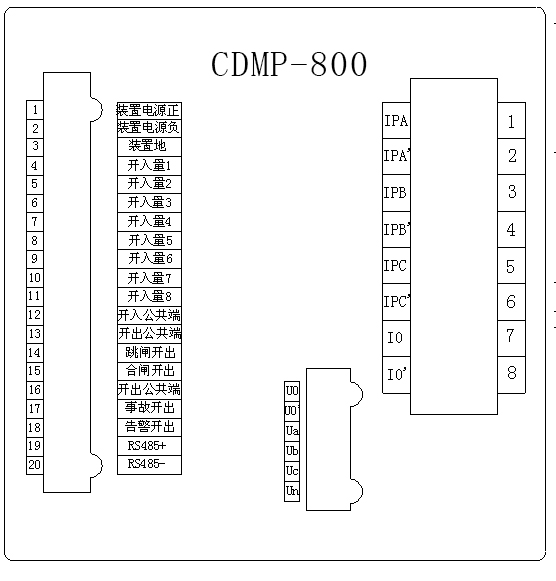

五、裝置開孔圖及端子定義圖：

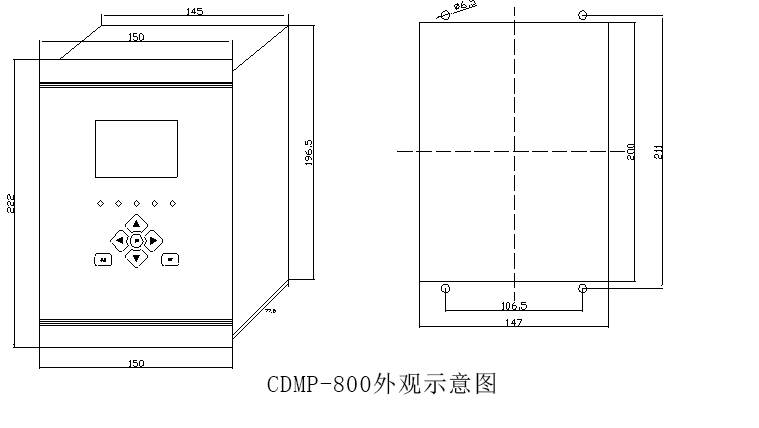

外觀及尺寸：222mm（H）/150mm（W）/ 105mm（D）（厚度含面板，含接線端子）
六、技術參數：
6.1 環境條件
正常溫度：-10℃～55℃
極限溫度：-30℃～70℃
存儲溫度：-40℃～85℃
相對濕度：≦95% 不凝露
大氣壓力：80Kpa～110Kpa
6.2 額定數據
裝置電源 | DC220V/AC220V |
交流回路 | 電流 5A，1A |
電壓 | 100V |
頻率 | 50HZ |
直流回路 | DC220V |
6.3 功率消耗
交流電流回路 | Ie=5A | 每相不大于0.5VA |
交流電壓回路 | U=100V | 每相不大于0.8VA |
直流電源回路 | 正常工作 | 不大于5W |
保護動作 | 不大于5W |
6.4 過載能力
交流電流回路 | 2倍額定電流 | 連續工作 |
10倍額定電流 | 允許工作10S | |
40倍額定電流 | 允許工作1S | |
交流電壓回路 | 1.2倍額定電壓 | 連續工作 |
電源回路 | 80%~110%額定電壓 | 連續工作 |
6.5 絕緣耐壓性能
交流輸入對地 | 大于500兆歐 |
直流輸入對地 | 大于500兆歐 |
信號及輸出觸點對地 | 大于500兆歐 |
開入回路對地 | 大于500兆歐 |
各回路之間 | 大于500兆歐 |
能承受2KV、持續1分鐘的工頻耐壓及5KV的沖擊電壓. | |
6.6 電磁兼容性能
能承受GB/T14598.14-1998(idt IEC255-22-2)標準規定的嚴酷等級III的靜電放電試驗；
能承受GB/T14598. 9-1995(idt IEC255-22-2)標準規定的嚴酷等級III的輻射電磁場干擾試驗；
能承受GB/T14598. 9-1995(idt IEC255-22-2)標準規定的嚴酷等級III的1MHz脈沖群干擾試驗；
能承受GB/T14598.13-1995(idt IEC255-22-3)標準規定的嚴酷等級III的快速瞬變干擾試驗；
能承受IEC61000-4-5標準III級,開路試驗電壓2KV的雷擊浪涌干擾試驗。
6.7 機械性能
能承受GB/T7261中16.3規定的嚴酷等級為Ⅰ級的振動耐久能力試驗；
能承受GB/T7261中17.5規定的嚴酷等級為Ⅰ級的沖擊耐久能力試驗；
能承受GB/T7261中第18章規定的嚴酷等級為Ⅰ級的碰撞試驗。
七、基本操作及使用：
7.1 面板功能區介紹
CDPB-800系列微機保護裝置面板由三部分組成，1塊128*64圖形點陣液晶、5個指示燈及6個操作按紐組成。
7.1.1 狀態指示燈
狀態指示燈由5個指示燈組成，各燈功能如下：
指示燈 | 功 能 |
分位 | 斷路器分位時指示燈亮。 |
合位 | 斷路器合位時指示燈亮。 |
告警 | 在出現控制回路斷線等各種預告信號時點亮。 |
保護 | 保護動作時點亮。 |
事故 | 主設備或線路出現故障保護動作跳閘時點亮。 |
7.1.2 操作鍵盤
鍵盤由6個鍵組成，各鍵功能如下：
按鍵 | 主 要 功 能 |
確定 | 用于對參數設定后的保存確認和進入子目錄 |
返回 | 用于對參數設定后的取消和退出子目錄，信號復歸 |
▲ | 雙功能鍵,用于翻閱和參數的遞加 |
▼ | 雙功能鍵,用于翻閱和參數的遞減 |
| 用于子目錄和項的左向選擇 |
| 用于子目錄和項的右向選擇 |

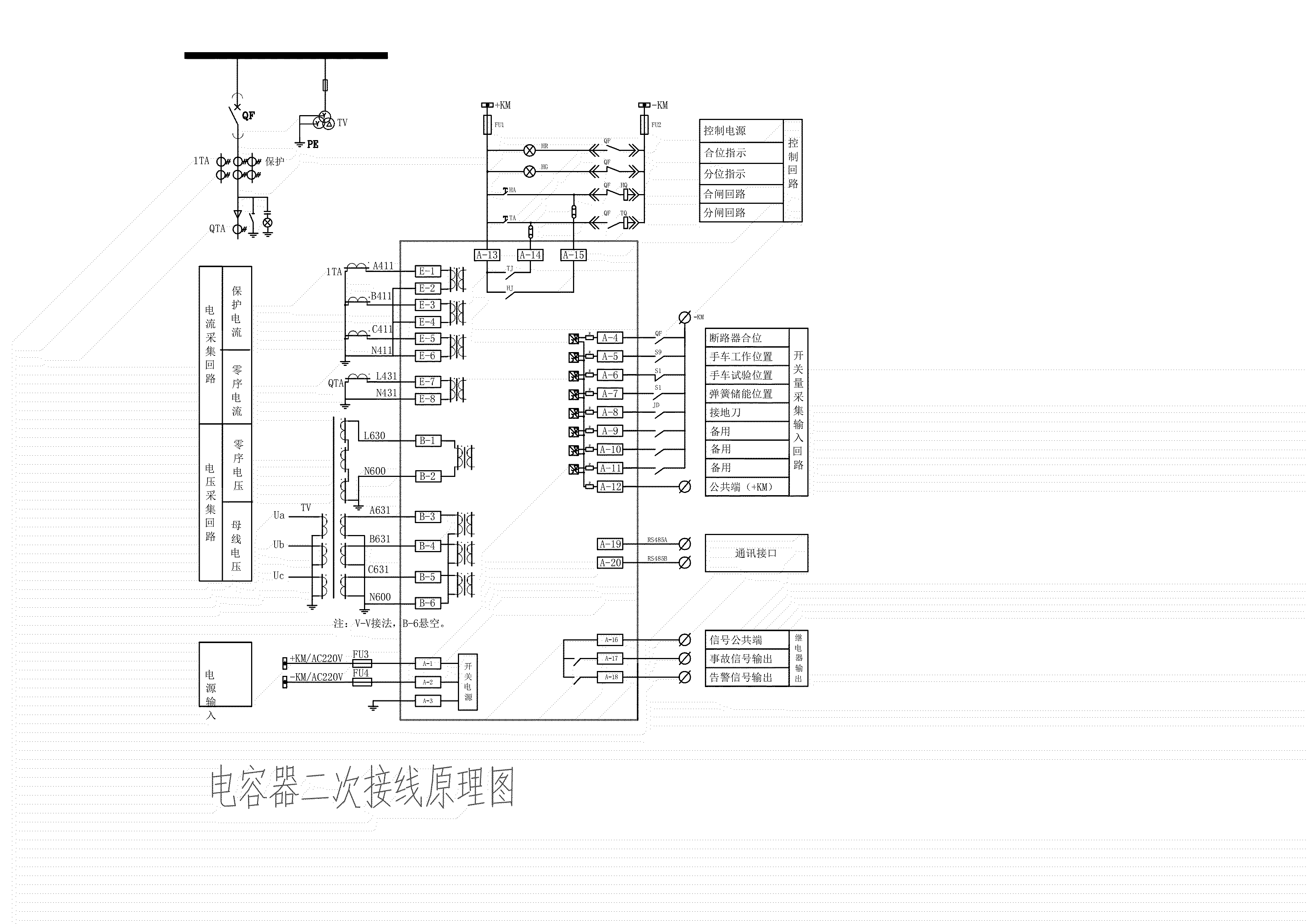

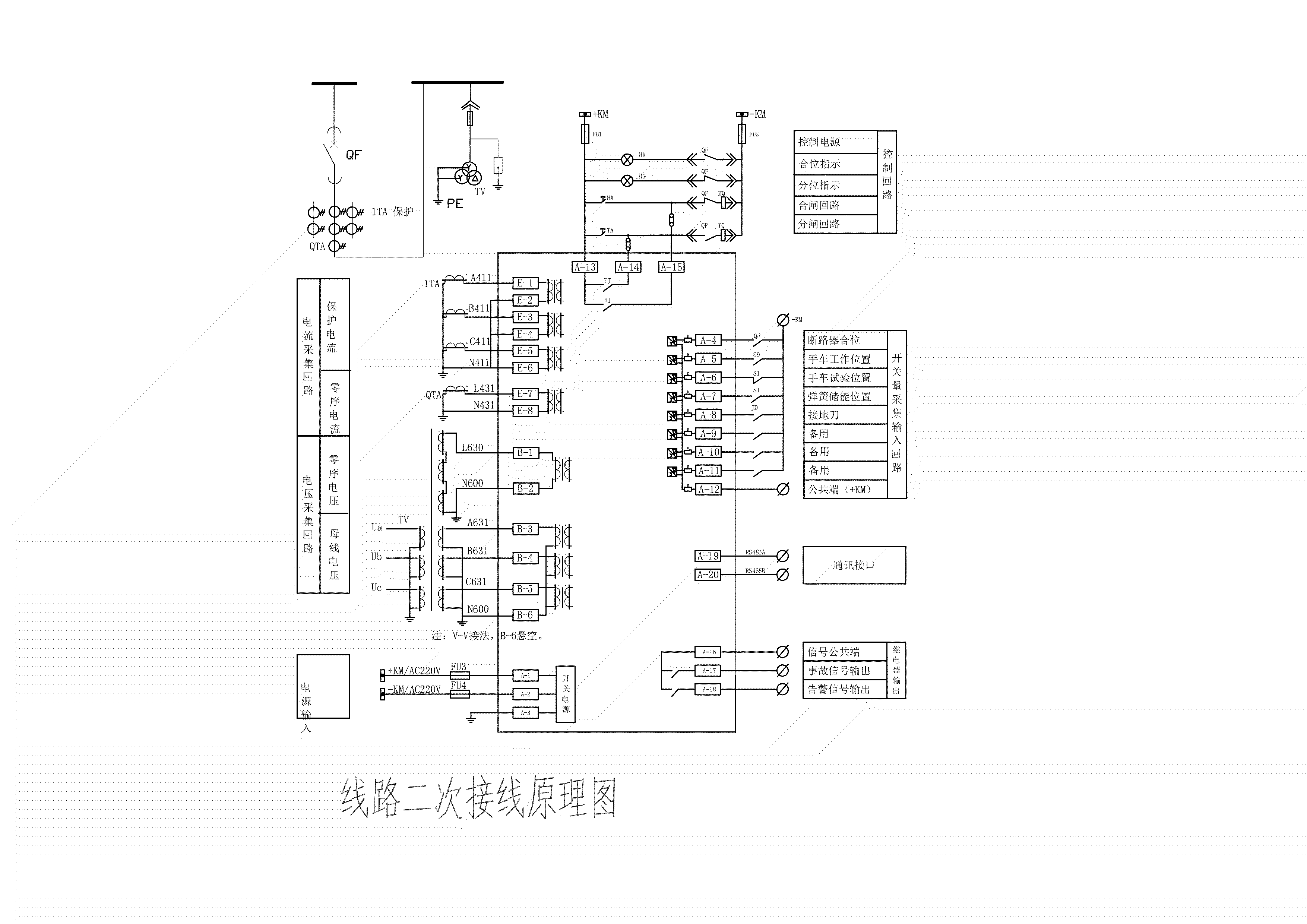

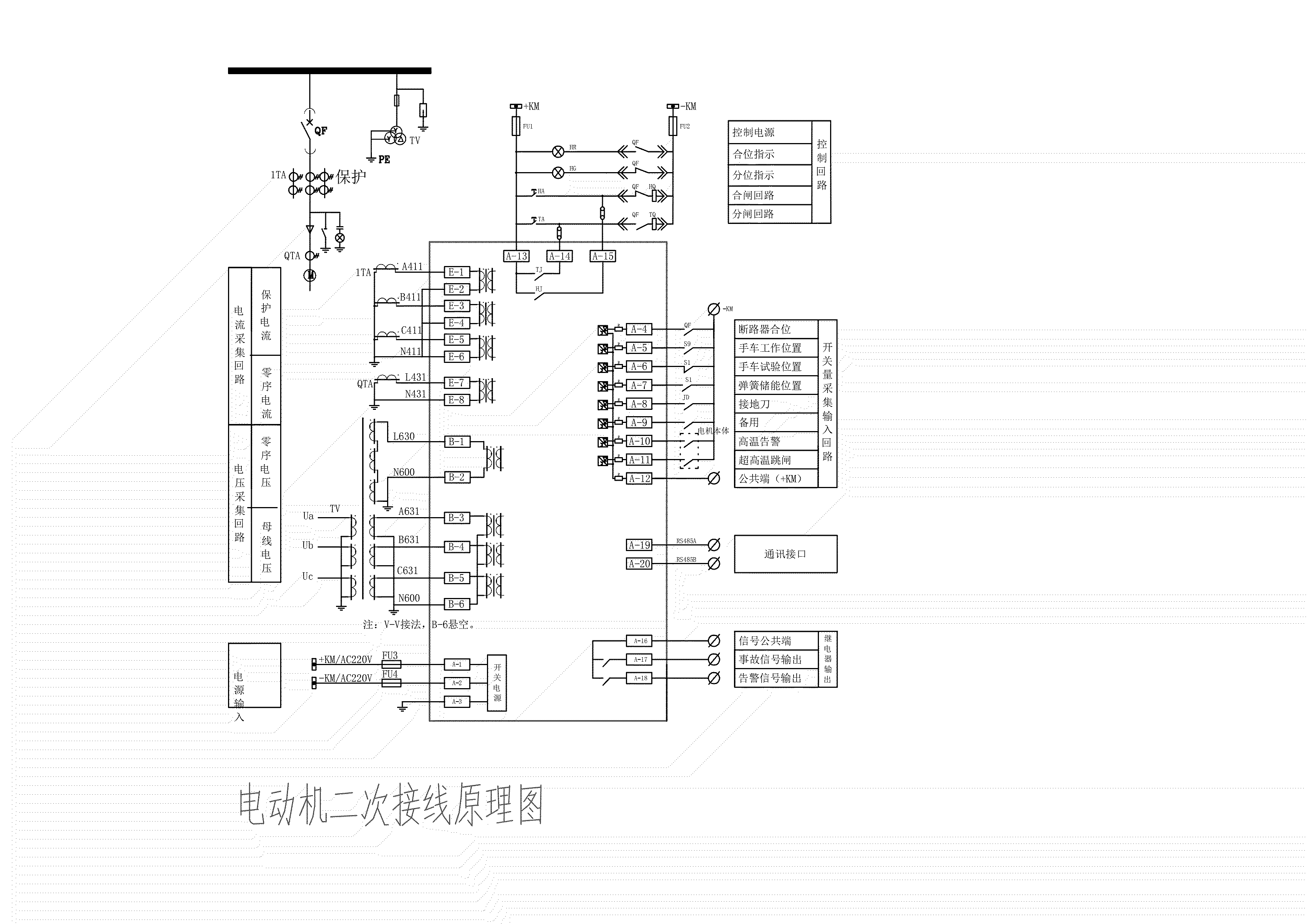

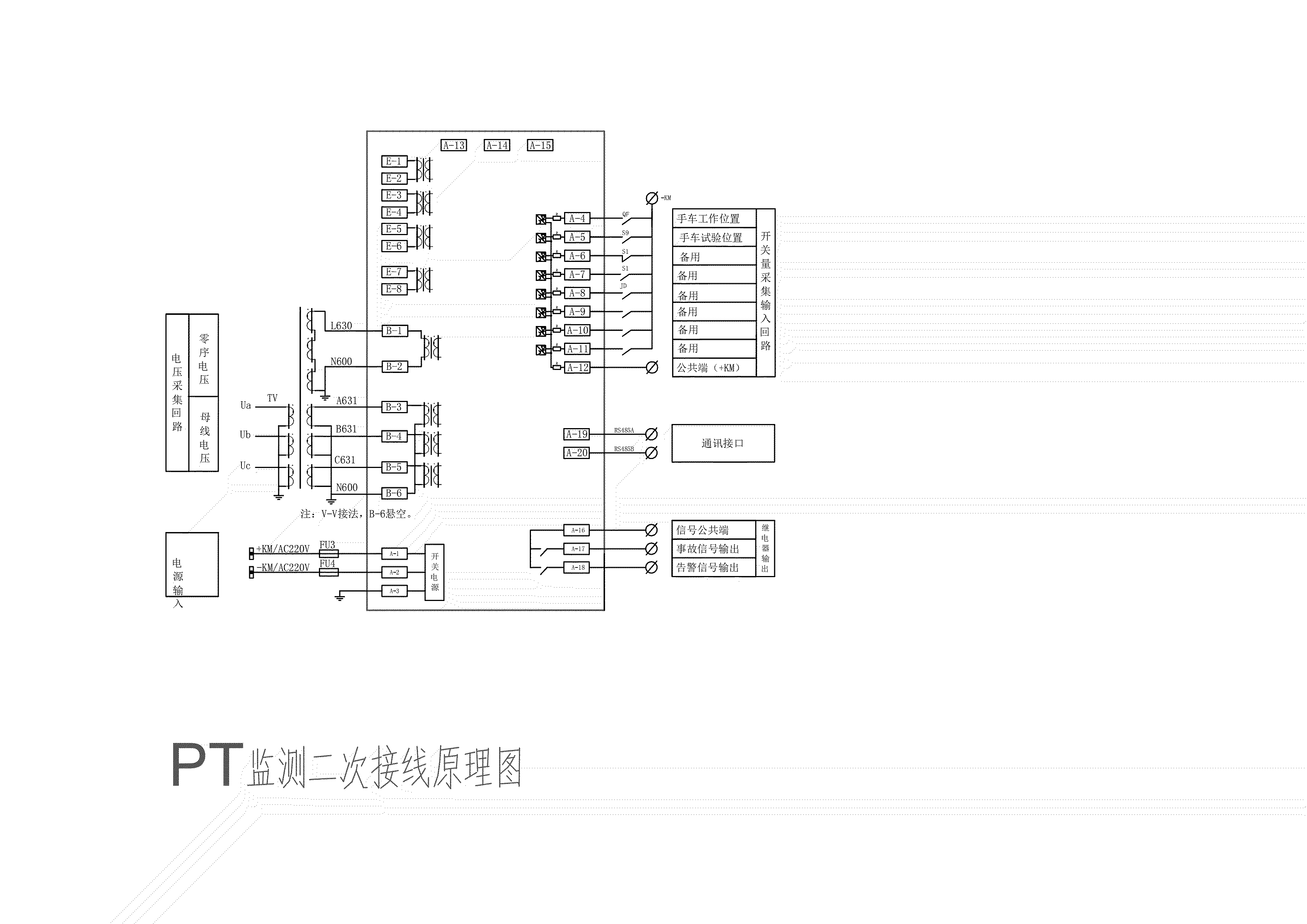

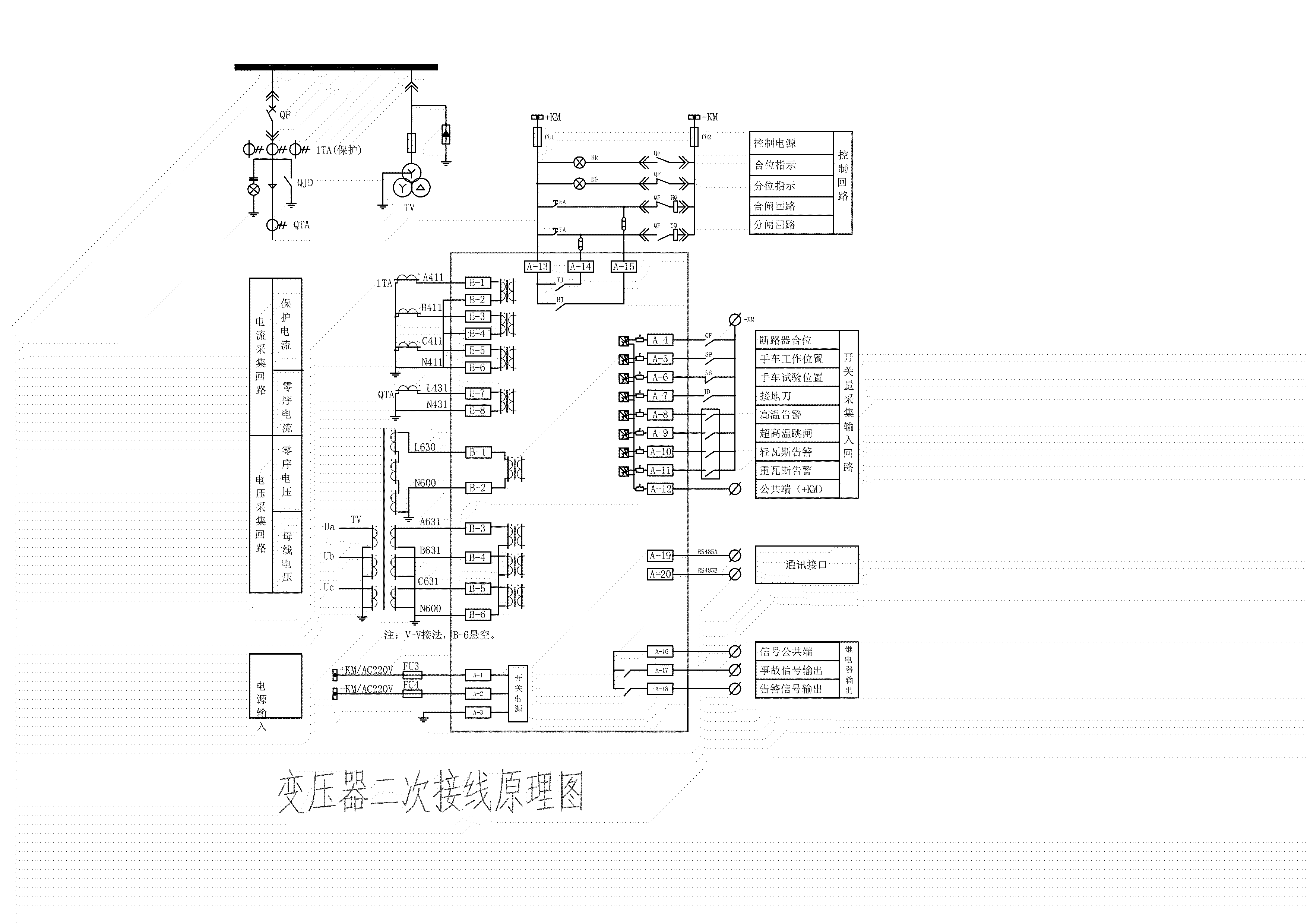

八、 接線圖：
