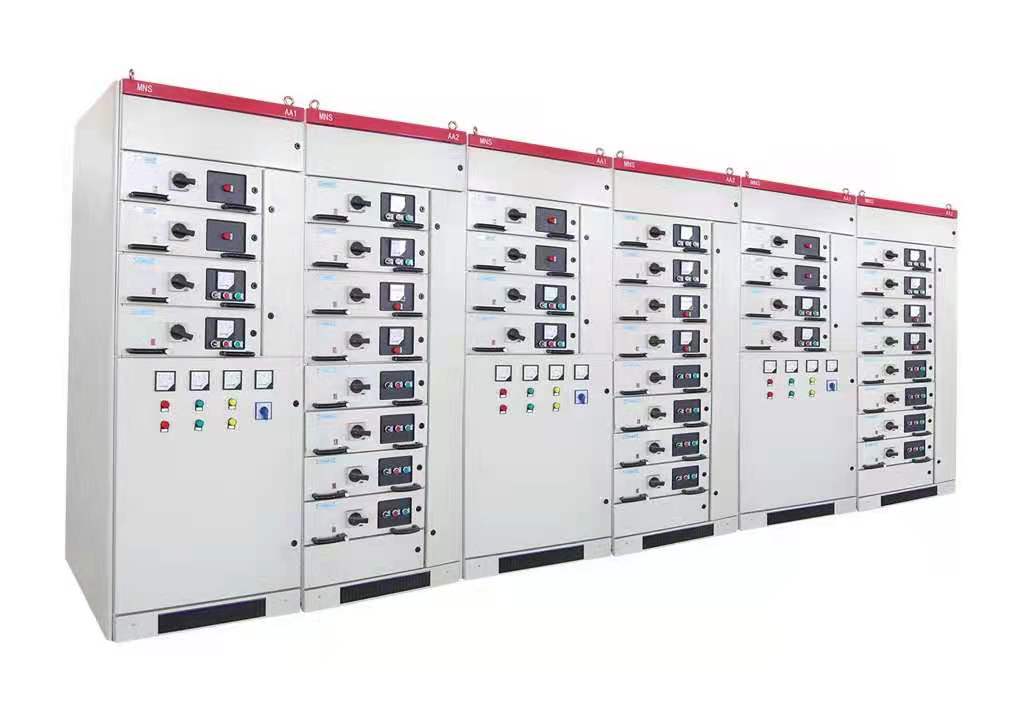

MNS型低壓抽出式開關柜
發表于：2021-09-02 18:05 發布者：admin
一、MNS型低壓抽出式開關柜概述：
MNS型低壓抽出式開關柜是由模塊化組件組裝而成的組合型抽出式低壓開關柜(以下簡稱裝置)。本裝置適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小區，高層建筑等場所，作為交流50~60Hz、額定工作電壓660V及以下的低壓配電系統的動力、配電和電動機控制中心、電容補償等的電能轉換、分配與控制之用。
在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時，能滿足與計算機接口的特殊需要裝置是根據電力部門、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜產品具有分斷，接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點，可以作為新型低壓抽出式開關柜供用戶選用。
二、執行標準：
本裝置符合IEC439 VDE660第5部分和GB72511-2005《低壓成套開關設備和控制設備》國家標準，JB/T9661-1999《低壓抽出式成套開關設備》專業標準。

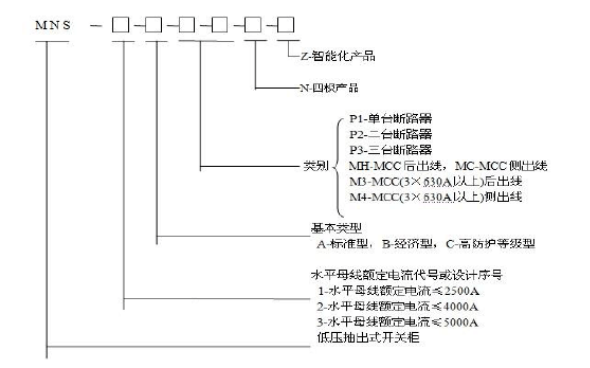

三、型號含義：
四、使用環境條件：
1）周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃；
2）大氣條件:空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但為考慮到溫度變化，有可能會(huì )偶然地產生適度的凝露；
3）海拔高度不超過2000m；
4）本裝置適應于以下溫度的運輸和儲存過程:-25℃至+55℃的范圍之間，在短時間內(不超過24h)。
五、功能及特點：
MNS系統與傳統產品相比，具有更多優越性，其技術水平達到九十年代國際先進水平。
1）設計緊湊:以較小的空間容納較多的功能單元；
2）結構通用性強，組裝靈活:采用25mm模數設計，方便柜內空間分割及抽屜加深的可能，能滿足各種結構形式、防護等級及使用環境的要求；
3）采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的框架結構和抽屜單元；
4）安全性:采用高強度阻燃型工程塑料組件，有效加強防護安全性能；
5）技術性能高:主要參數達到國際技術水平；
6）壓縮場地:三化程度高，可大大壓縮儲存和運輸預制件的場地，能充分利用配電室空間；
7）裝配方便:不需要特殊復雜工具。

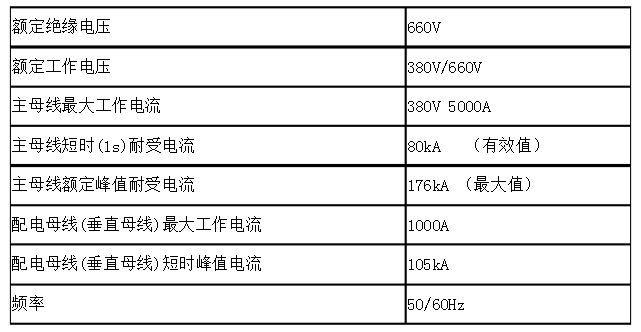

六、主要技術參數：

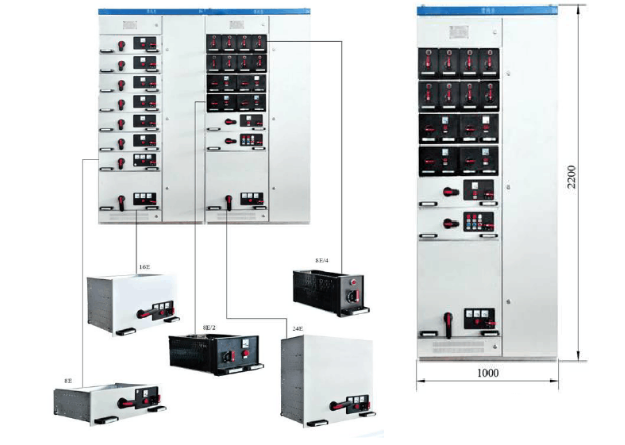

七、外形及尺寸：
